自由曲面
自由曲面/カキアゲ研削
加工物の輪郭に沿って研削を行うこと。
UPZシリーズにCCDカメラを搭載し、反射と投影を利用、操作画面でワーク形状を確認し高精度な研削を行います。
CNC超精密成形研削盤(リニアモータ駆動研削盤)

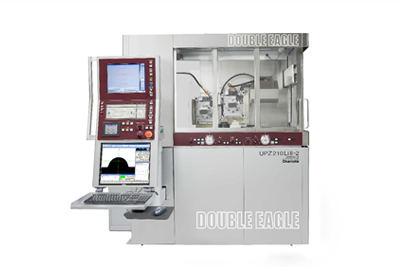

| 機械 | 超精密成形研削盤 UPZ210LiⅡ |
|---|---|

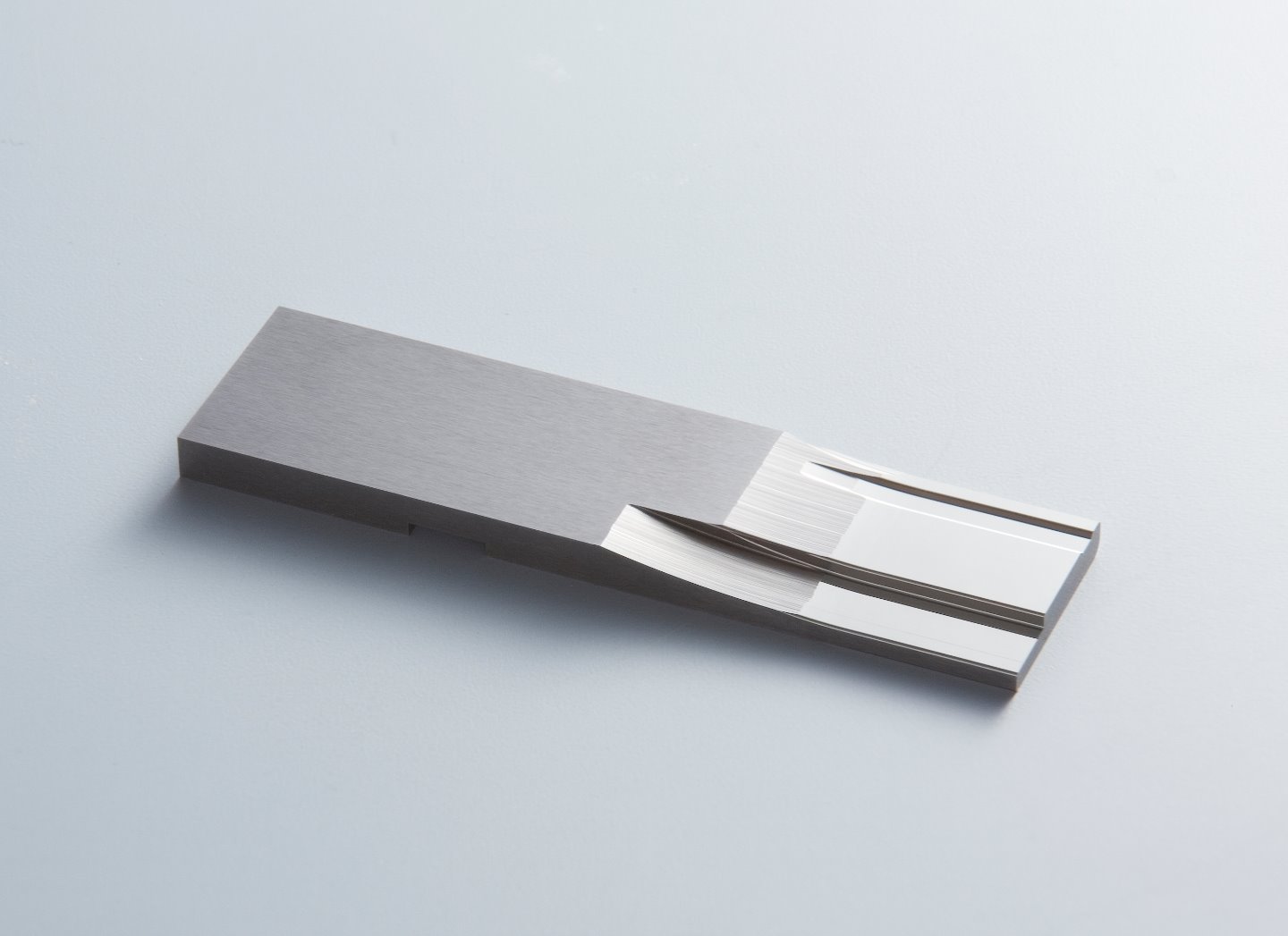

| 品名 | プレスパンチ (カキアゲ研削) |
| 材質 | KD10(HRA90～92) |
| 精度(輪郭) | ±0.001mm |
| 表面粗さ | Ra0.0232μm |
| 会社名 | ㈱岡本工作機械製作所 |
NC精密平面研削盤

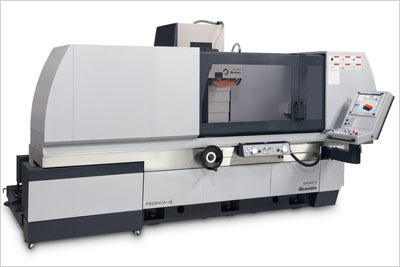

| 機械 | NC精密平面研削盤 PSG64CA-iQ |
|---|---|

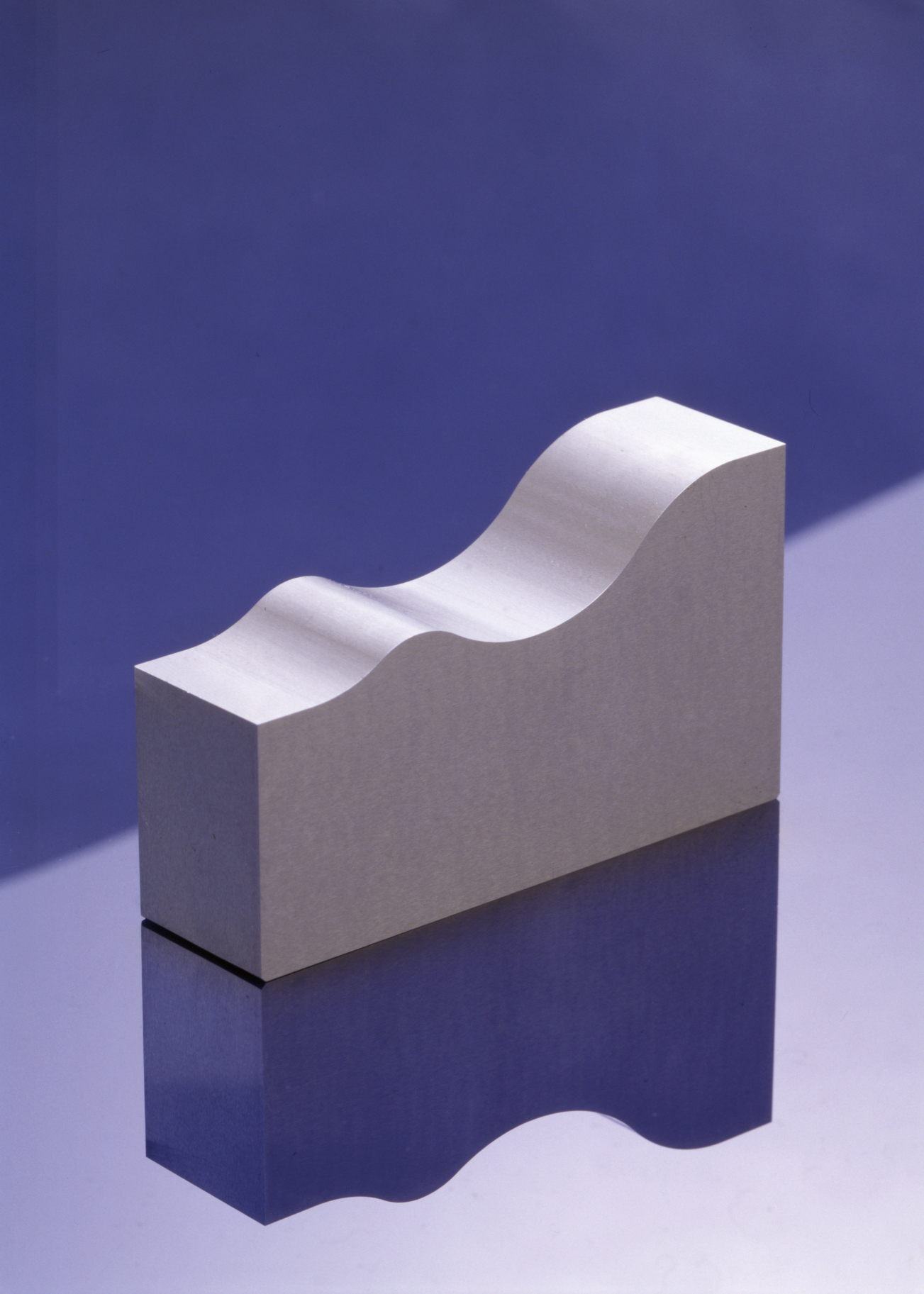

| 品名 | コンタリングテストワーク |
| 寸法 | 120×25×50ｍｍ |
| 材質 | SCM415 |
| 精度 | 形状誤差：±1.5μｍ |
| 会社名 | ㈱岡本工作機械製作所 |

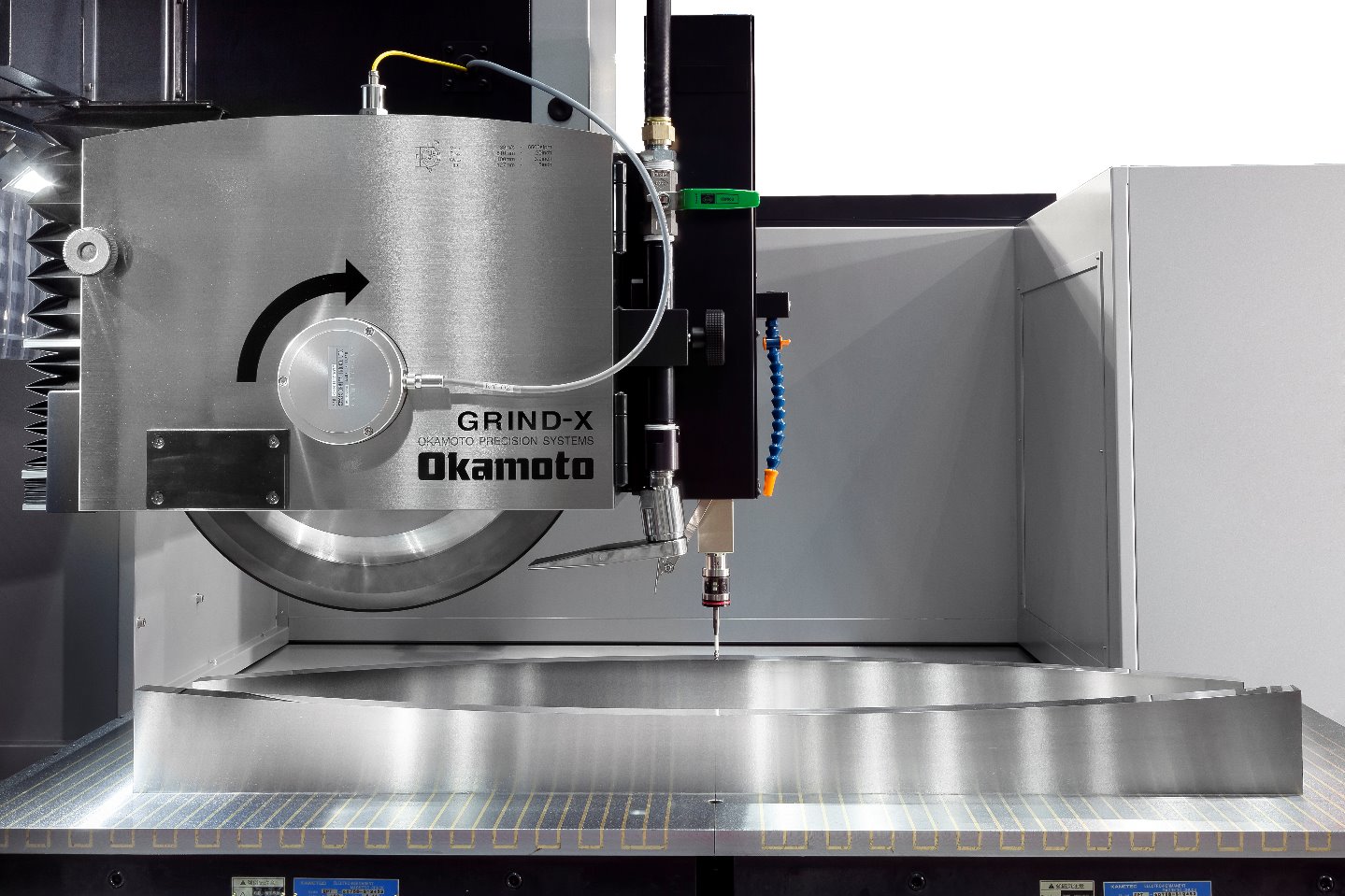

| 機械 | 門形精密平面研削盤 PSG-CHLi |
|---|---|
| 品名 | クラウニングテストワーク |
| 寸法 | 1200×80×30 |
| 材質 | SX105V |
| 硬度 | Hs70～80 |
| 精度 | Ra0.012μｍ |
| 会社名 | ㈱岡本工作機械製作所 |
